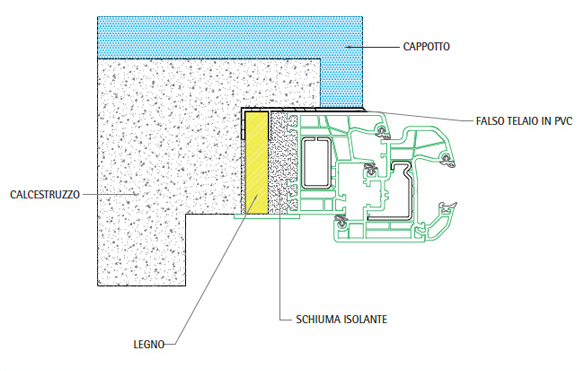

Controtelai coibentati PVC / Legno
- Costruito con materiali altamente isolanti e dalle elevate resistenze agli urti: metacrilato, epdm.
- Progettato per soddisfare tutte le esigenze del mercato dell’edilizia moderna (predisposizione per rasatura intonaco/posa su spallette prefinite/finitura per cappotto esterno).
- Predisposto per alloggiare la maggior parte dei sistemi – serramento in pvc / legno / alluminio (completi delle relative chiusure oscuranti).
Prova permeabilità all'aria

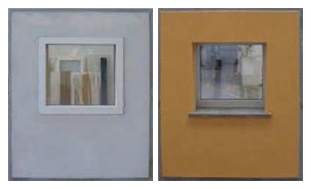

Parete completa con luce fissa in PVC spessore 82 mm, posata su controtelaio in PVC
La parete è stata sottoposta alla prova di permeabilità all’aria a pressioni positive in conformità alla norma UNI EN 1026
del 2001, seguendo la scala di pressione definita nella norma UNI EN 12207 del 2000. Il muro avente superficie totale 2,850m2 (L=1,500m; H=1,900m) contiene al suo interno la luce fissa con area totale 0,792m2 (L=0,924m; H=0,857m). La parete è classificata in class considerata nel campo di applicazione della norma UNI EN 12207 del 2000.
Prova di tenuta all'acqua
La parete, sottoposta a prova di tenuta all’acqua ha raggiunto la pressione di 2100Pa (corrispondente a circa 200 km/h) senza perdite. Per questa prova sono state utilizzate due file orizzontali di ugelli: 1. la prima fila, posta a 200mm dal bordo superiore del campione, è composta da 4 ugelli con raggio di spruzzatura conico di 120° disposti a 400 mm l’uno dall’altro, ciascun ugello emette acqua con una portata di 2l/min;
2. la seconda fila di ugelli dalle medesime caratteristiche e distanze è posta a 500 mm dalla prima ed ha una portata di 1l/min. Il test è stato effettuato applicando la scala di pressione definita dalla norma UNI EN 1027(2001).
Trasmittanza termica

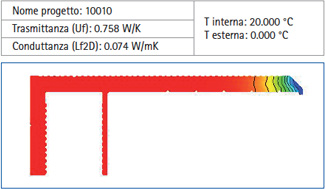

Trasmittanza termica (Uf) calcolata secondo la UNI EN ISO 10077-2:2007
Dettagli nodo
Primitive utilizzate per la simulazione: 3384
Larghezza telaio (Bf): 98.00 mm
Larghezza visibile pannello isolante (Bp): –
Spessore pannello isolante (Dp): –
Condizioni al contorno esterne:
Temperatura: 0.000 °C
Resistenza superficiale: 0.04 m²K/W
Condizioni al contorno interne:
Temperatura: 20.000 °C
Resistenza superficiale: 0.13 m²K/W
Unidità: 60.00 %
